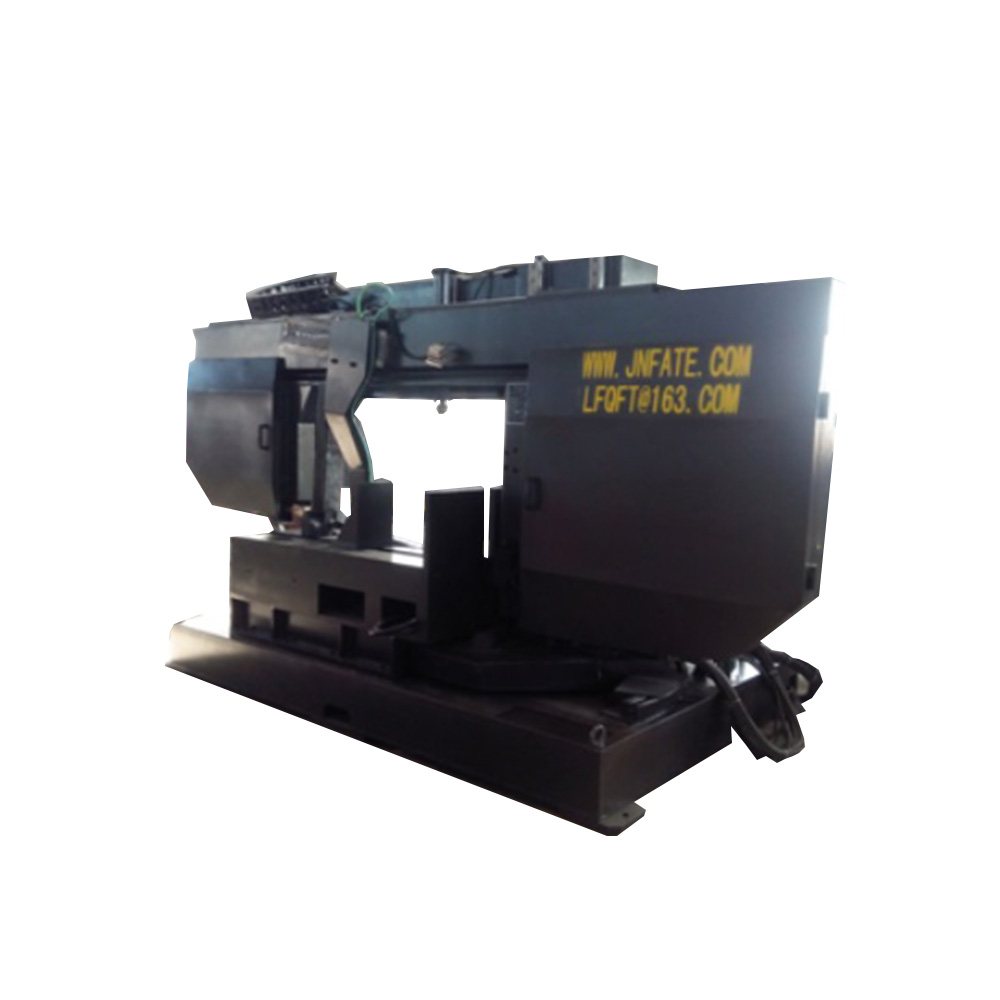

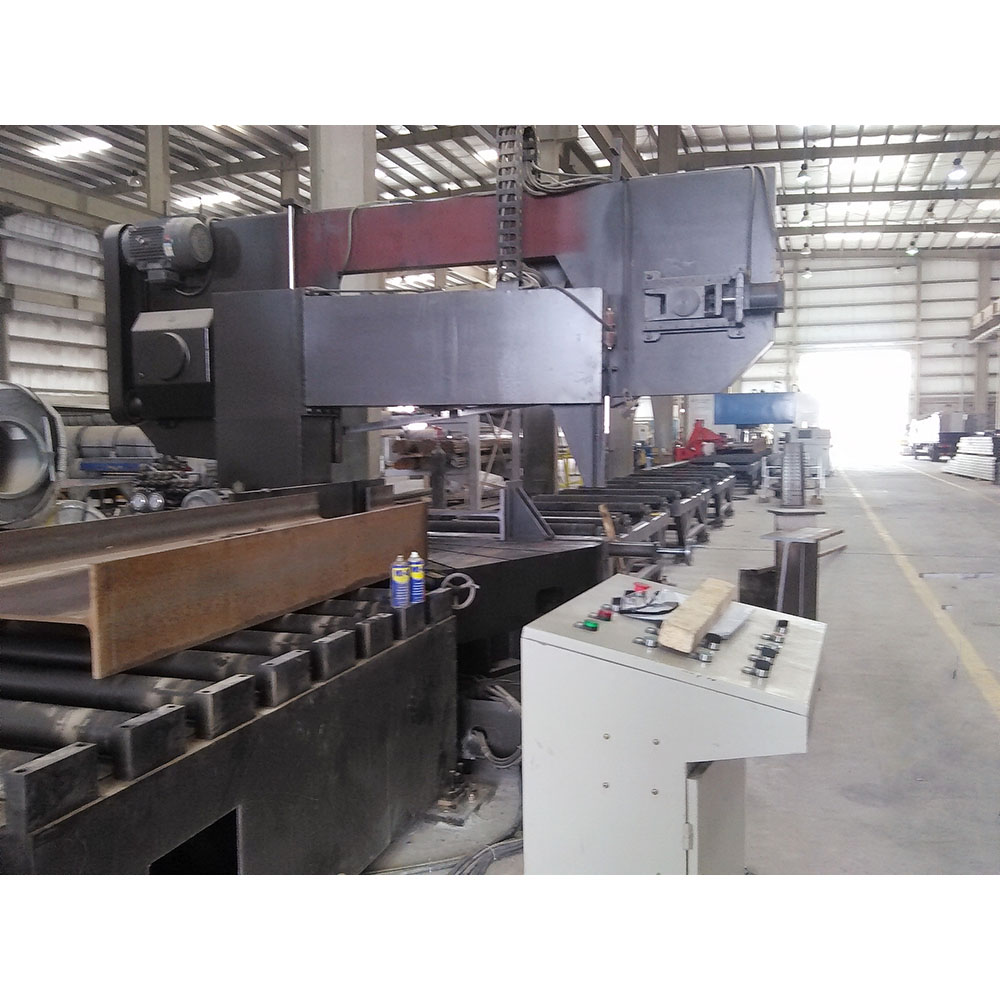

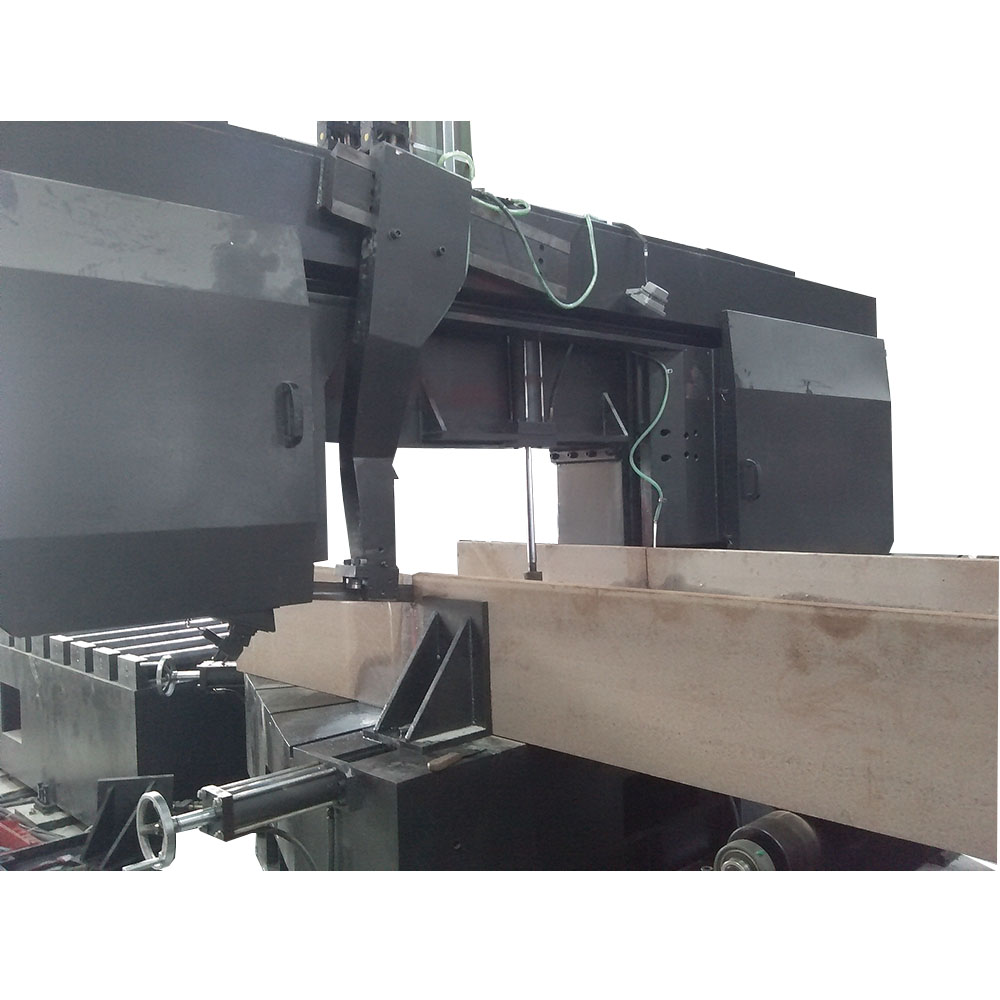

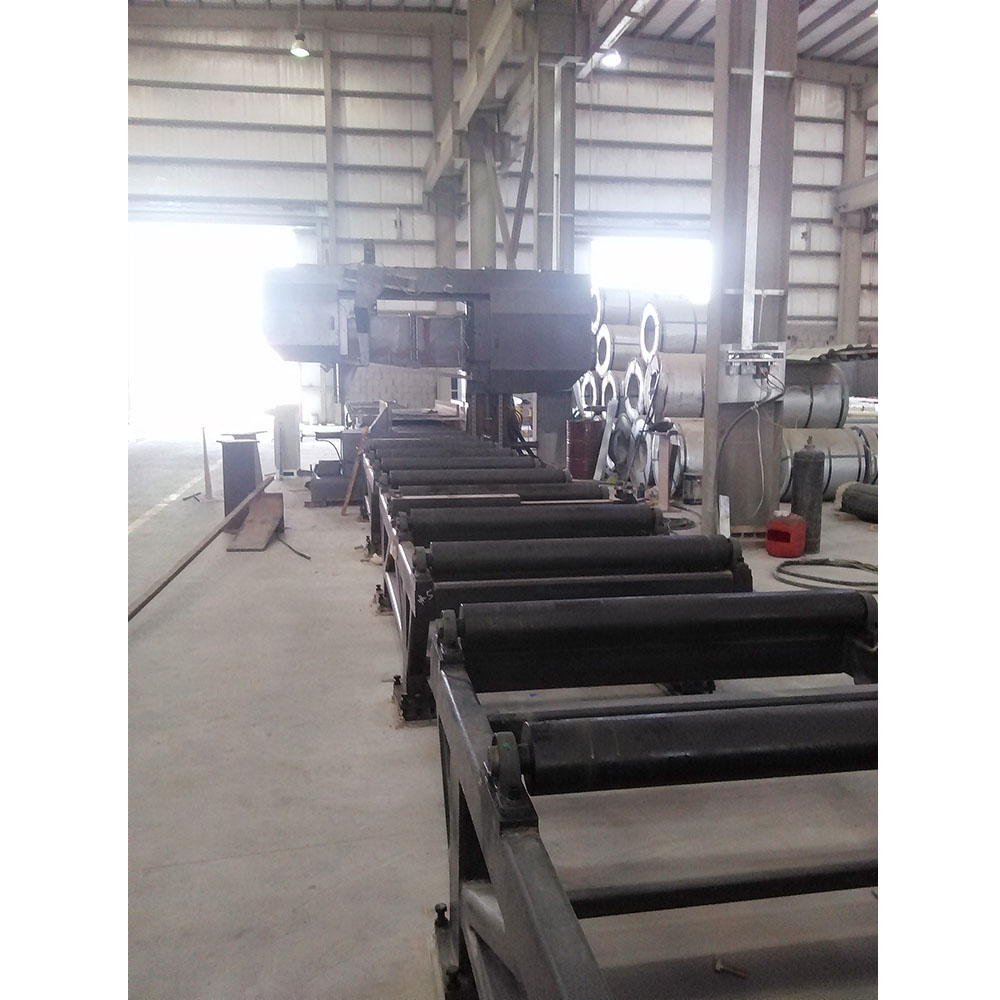

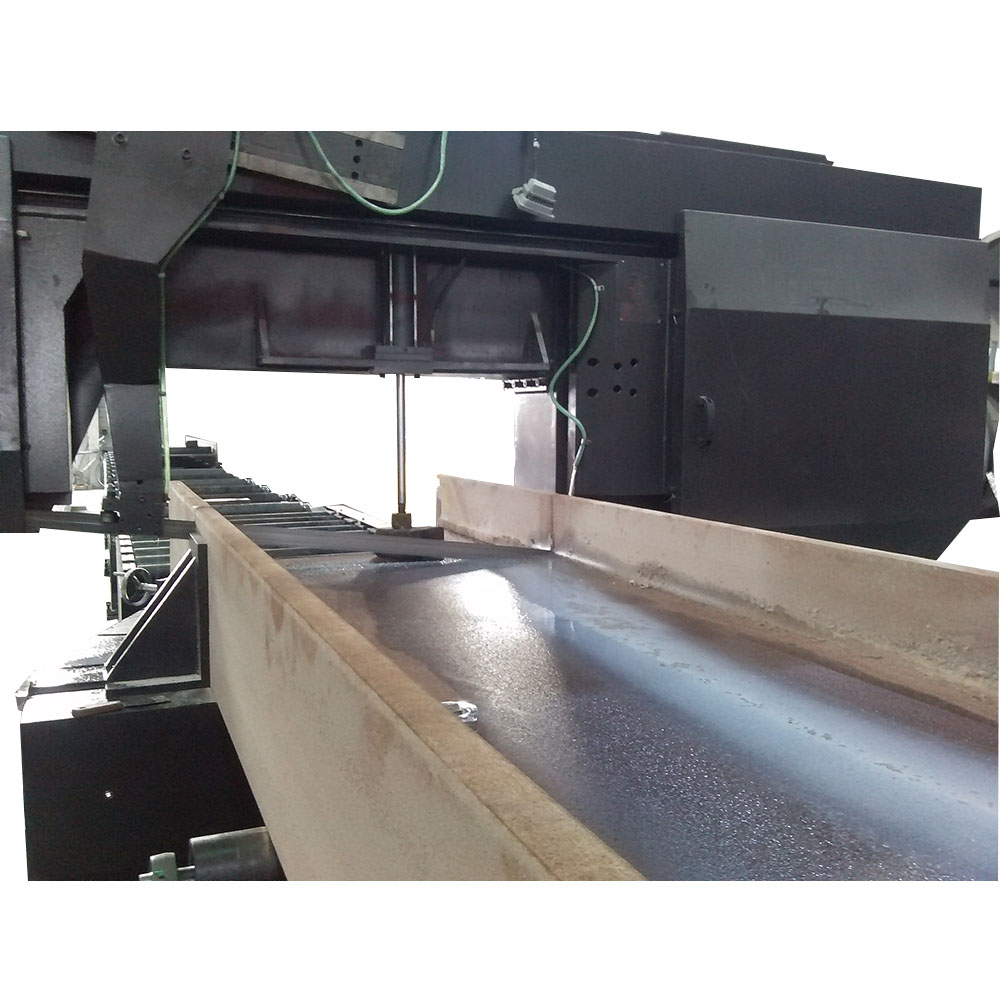

H型鋼鉆鋸生產線

一、產品特點

1. 雙立柱設計，配合高強度的床身，在高速鋸切時具有良好的吸振性能。

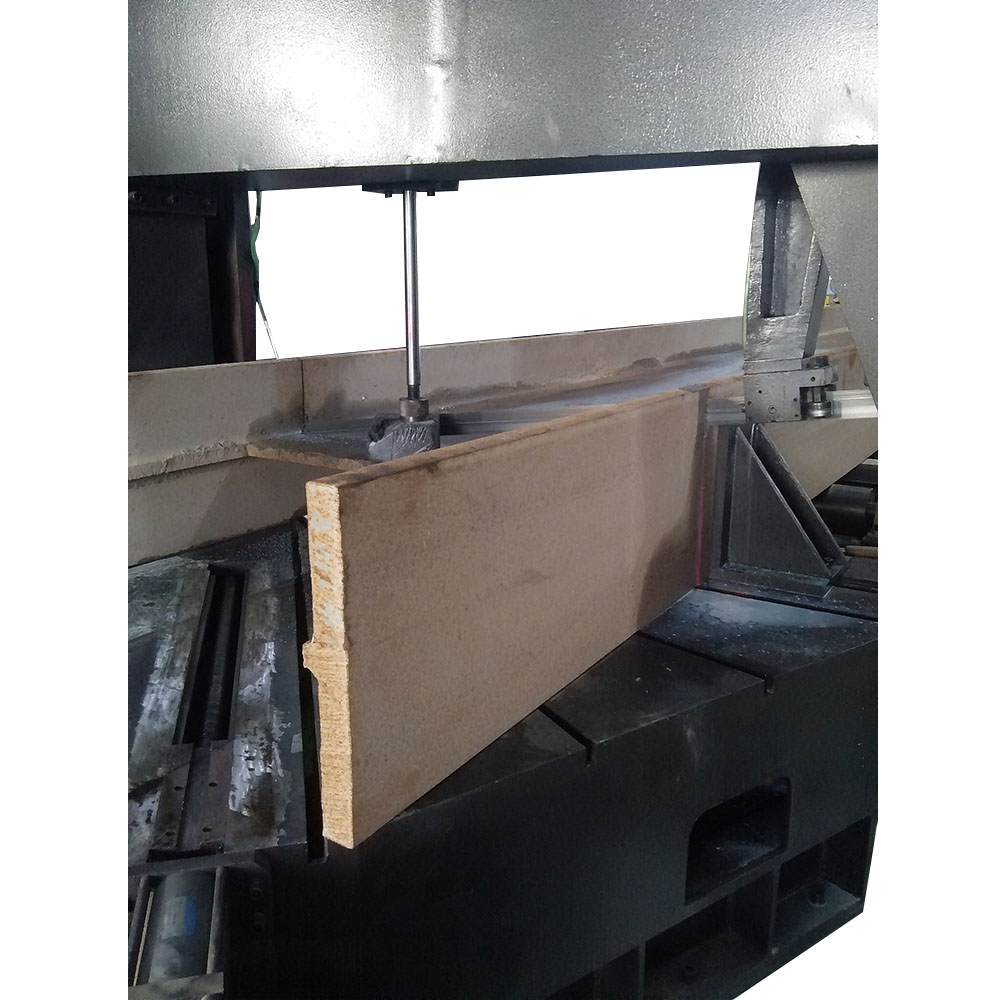

2. 可自身旋轉，較長的工件無需轉動就可進行0°～45°斜切，保持生產的連續性。

3. 鋸條驅動電機功率較大，保證主傳動性能好，專門加工鋼結構行業的各種型鋼 。

4. 鋸條液壓自動張緊裝置，使鋸條在高速轉動中保持穩定，延長鋸條的壽命。

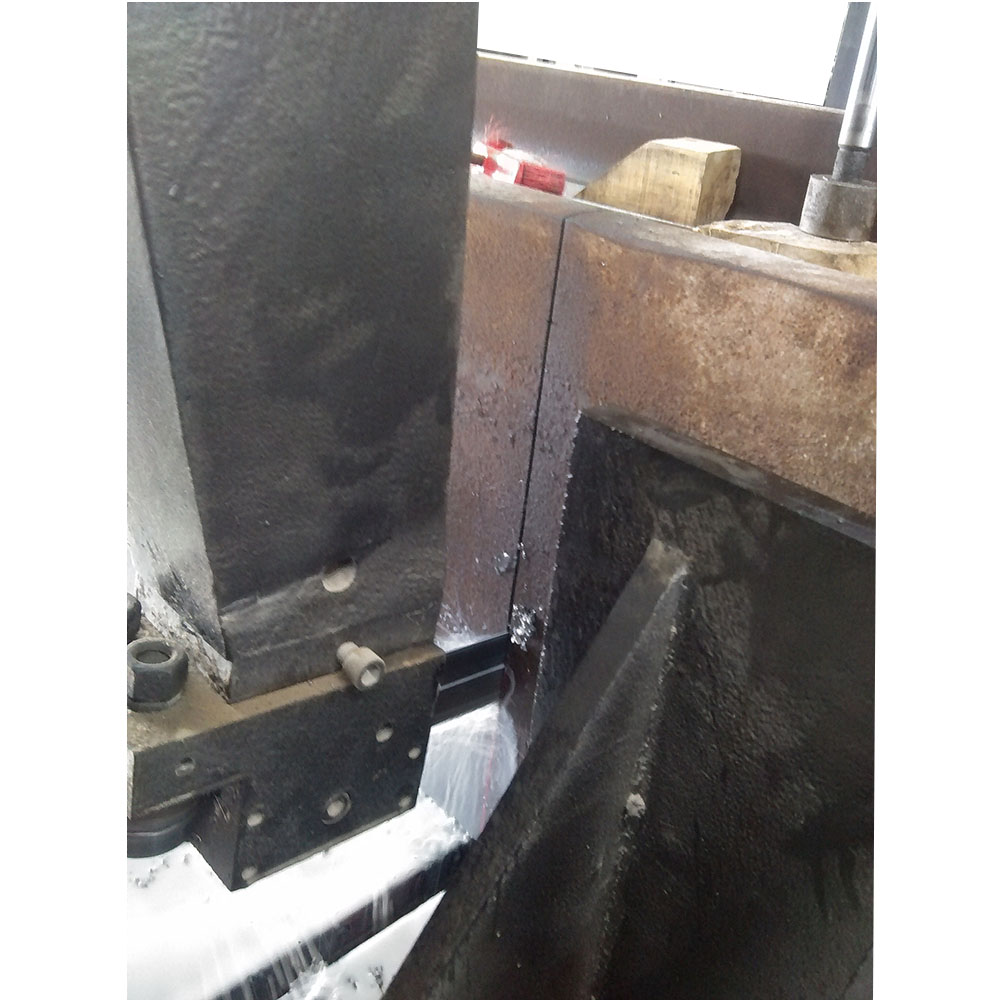

5. 配備左、中、右三只夾持臂并導向鋸條，防止鋸條偏斜，克服高速鋸切時的夾鋸現象。

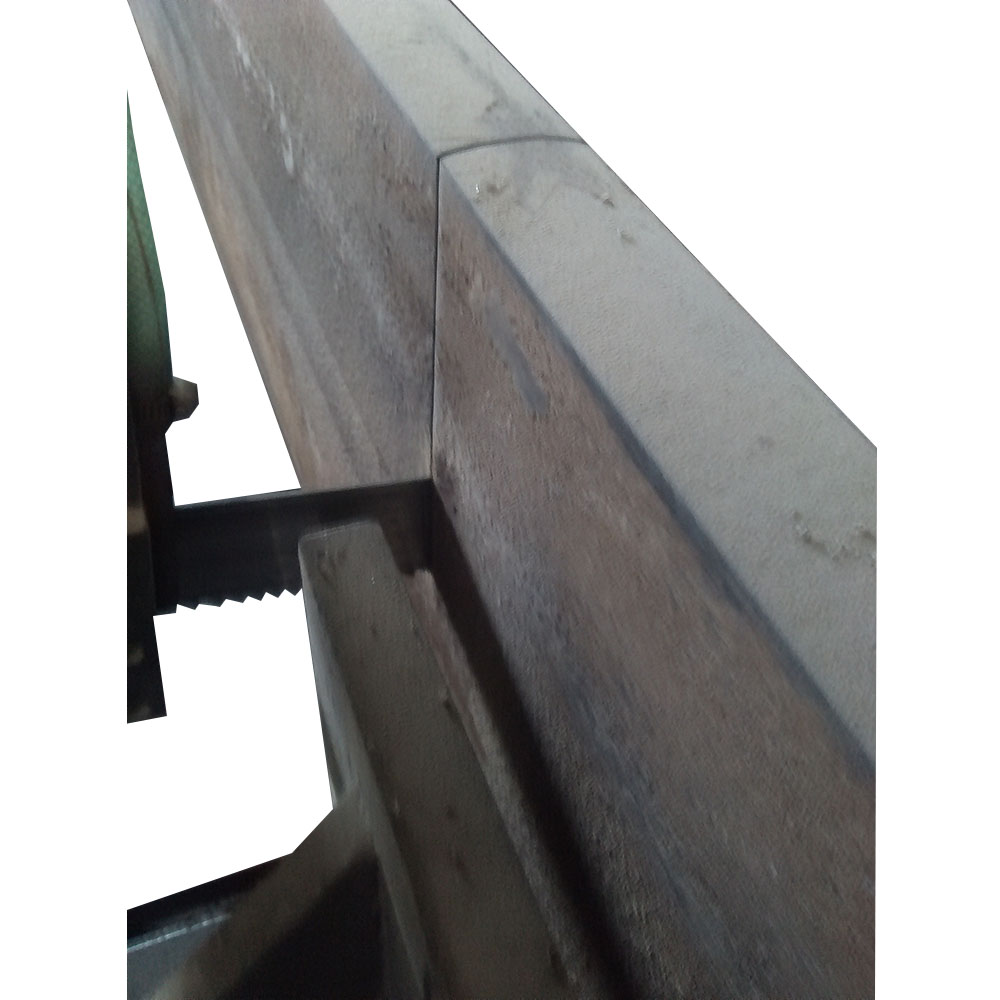

6. 鋸條產生的鋸逢細小，斷面精度高，大大降低材料消耗。

7. 自動冷卻液與鋸條進給相配合，優化鋸條的潤滑，降低鋸條的溫升。

8. 激光對線功能，及手動微調工件進退機構，方便定尺切斷。

9. PLC 控制，鋸切線速度通過主電機變頻可調，鋸切進給速度通過液壓無級調速，提高生產率。

10. 關鍵的機械、液壓、電氣元件及部件選用國內外公司產品。

二、產品基本參數

1、 型鋼加工截面尺寸：

H型鋼1000×500、圓鋼Φ500、方鋼500×500

2、鋸條尺寸：7600×54×1.6（長×寬×高）

3、鋸條材質及熱處理：外購

4、鋸條線速度：20-100m/min

5、鋸切角度范圍：0°～45°

6、斜切角度精度：±0.5°

7、切割速度：無級進給（伺服電機驅動）

8、進給速度：無調整

9、轉角機構結構形式：手動旋轉

10、主電機功率：7.5KW

11、轉臺電機功率：40W

12、冷卻系統：100W

13、液壓系統：3KW

14、自動緊急停機裝置：急停開關

15、設備總功率：約20kw

16、裝機重量：5800kg
